SXB1670

大功率電感

扁平線繞組，實現大電流低直流電阻

磁屏蔽結構，抗電磁干擾性能強

輕薄正方形設計，適合高密度貼裝

較大電感值，耐極大電流低磁損耗，低 ERS，小寄生電容

溫度上升電流和飽和電流受環境的影響較小

工作溫度:-55℃~155℃.

安裝形式為表面貼裝

主要應用于大電流的工作環境，如充電樁、工業控制等

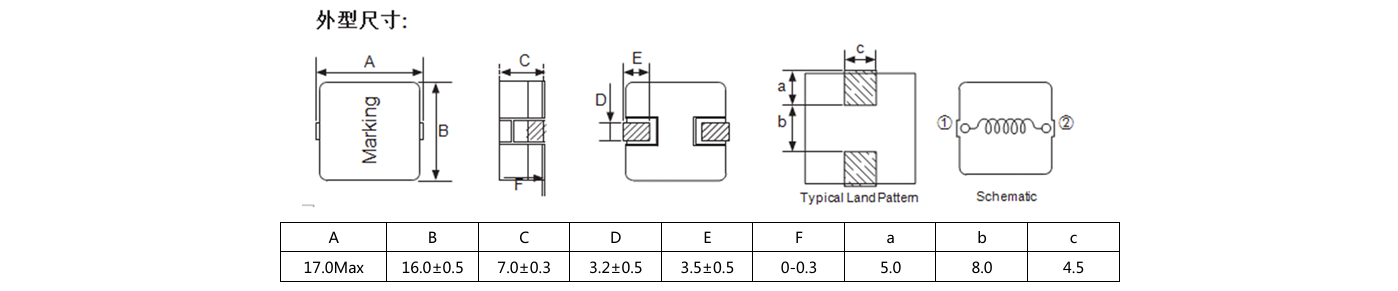

外觀尺寸Outline dimension

外觀參數Exterior size / 單位：mm

◆ 尺寸參數詳情見上方圖片標注：

電氣特性Electrical / 單位：mm

型號/NO

L（0A）

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

SXB1670-R50M

0.50

0.68

SXB1670-R95M

0.95

0.89

SXB1670-1R5M

1.50

1.35

SXB1670-2R3M

2.30

1.90

SXB1670-4R3M

4.30

2.69

SXB1670-5R6M

5.60

3.50

SXB1670-6R8M

6.80

4.50

SXB1670-8R5M

8.50

5.50

SXB1670-100M

10.0

4.20

SXB1670-140M

14.0

8.50

SXB1670-210M

21.0

12.5

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 測試條件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
