ST 大功率電感

ST2110M
ST2110M
ST產品系列大功率電感

扁平線繞組、耐大電流

溫升電流及飽和電流受環境條件影響極小

無熱老化

工作溫度:-50℃+150℃

適用于汽車、軍工、人工智能、航空航天等高可靠性的要求行業

廣泛應用高功率開關穩壓器、1:1反激式轉換器、Buck、Boost、Sepic和Cuk轉換器。

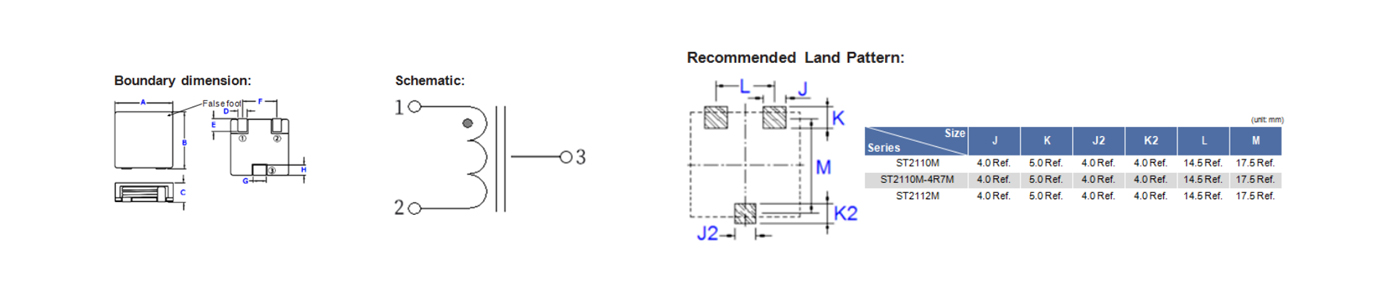

外觀尺寸Outline dimension

ST2110M

外觀參數Exterior size / 單位:mm

◆  A:21.7Max   ◆  B:21.5Max   ◆  C:10.6Max   ◆  D:3.0±0.3   ◆  E:2.3Min   ◆  F:14.5±0.5   ◆  G:2.5Ref.   ◆  H:2.4Ref.

電氣特性Electrical / 單位:mm

型號/NO

L(0A)

DCR(mΩ)

Irms

(Amperes)

Isat

(Amperes)

PDF

ST2110M-1R0M
1
1.4
40
70
ST2110M-1R5M
1.5
1.4
40
52
ST2110M-2R2M
2.2
1.8
34
46
ST2110M-3R3M
3.3
2.2
28
37
ST2110M-4R7M
4.7
2.8
26
30

注釋

■  K表示電感值的公差為±10%,M表示電感值的公差為±20%

■  K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■  所有數據基于環境溫度25℃條件下測試

■  All data is based on testing at an ambient temperature of 25 ℃

■  本頁面未能錄入全部或最新的數據,請您在訂購前向本公司咨詢精準參數及樣品。

■  We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■  測試條件:100KHZ/0.1V

■  Test conditions: 100KHZ/0.1V

提醒

■  保存條件:溫度 5~40°C,相對濕度小于等于 70%。

■  Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■  產品儲存期不建議超過 12 個月

■  The storage period of the product is not recommended to exceed 12 months
