CDDR8D38

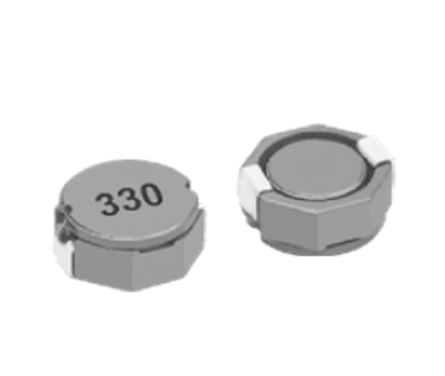

CDD型號系列貼片功率電感

磁屏蔽結構，有較強抗干擾性能

八角形構造貼裝穩固

耐大電流低直流電阻

工作溫度：-40℃～+125℃

主要應用于照明行業、通信設備、計算機行業、安防行業、智能家居行業、家用電器、電子產品等

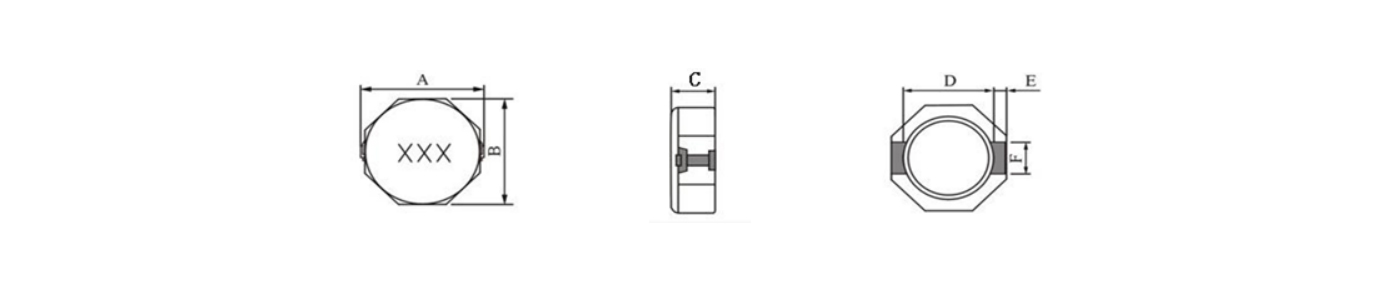

外觀尺寸Outline dimension

外觀參數Exterior size / 單位：mm

◆ A(MAX)：9.0 ◆ B(MAX)：8.3 ◆ C（MAX）：4.0 ◆ D：6.3 ◆ E：1.2 ◆ F：2.6

電氣特性Electrical / 單位：mm

型號/NO

L/uH

DCR（Ω）

Irms

(Amperes)

Isat

(Amperes)

PDF

CDDR8D38-1R0M

1.0

0.01

9.0

6.50

CDDR8D38-1R5M

1.5

0.013

7.00

5.50

CDDR8D38-2R2M

2.2

0.015

6.0

5.00

CDDR8D38-3R3M

3.3

0.019

4.7

4.50

CDDR8D38-4R7M

4.7

0.023

4.3

3.25

CDDR8D38-5R6M

5.6

0.026

3.8

3.00

CDDR8D38-6R8M

6.8

0.030

3.6

3.10

CDDR8D38-8R2M

8.2

0.038

3.5

2.30

CDDR8D38-100M

0.04

3.0

2.25

CDDR8D38-120M

0.054

2.8

2.10

CDDR8D38-150M

0.06

2.5

2.00

CDDR8D38-180M

0.065

2.3

1.85

CDDR8D38-220M

0.07

2.0

1.80

CDDR8D38-330M

0.10

1.8

1.55

CDDR8D38-390M

0.12

1.5

1.50

CDDR8D38-470M

0.13

1.25

1.32

CDDR8D38-560M

0.17

1.2

1.15

CDDR8D38-680M

0.18

1.15

1.12

CDDR8D38-820M

0.378

1.0

1.00

CDDR8D38-101M

100

0.410

0.9

0.85

CDDR8D38-151M

150

0.51

0.8

0.71

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 測試條件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
