TSB1010

SB產品系列大功率電感

復合材料壓鑄一體成型結構

扁平線繞制耐大電流

抗電磁干擾能力強、低阻抗

工作溫度：-55℃～+155℃

適用于汽車、軍工、醫療、航空航天等高可靠性的要求行業

廣泛應用于電源模塊、便攜式移動設備、高速PC顯卡、醫療儀器和工業控制設備、人工智能等高性能設備領域

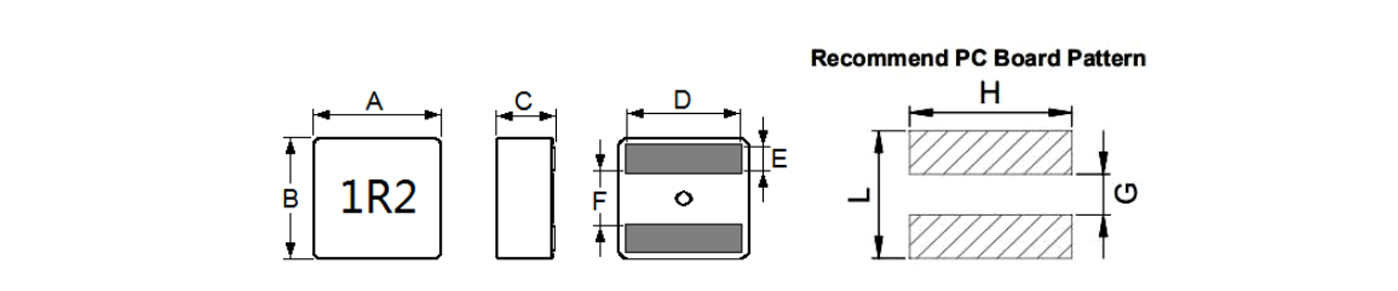

外觀尺寸Outline dimension

外觀尺寸參數Appearance size / 單位：mm

◆ A：12.2±0.3 ◆ B：11.3±0.3 ◆ C：10.0Max. ◆ D：9.5Typ. ◆ E：2.6Typ. ◆ F：4.2Typ. ◆ G：3.7Typ. ◆ H：11.0Typ. ◆ L：10.5Typ.

電氣特性Electrical characteristics / 單位：mm

型號/NO

L/uH

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

TSB1010-1R0M

1.00

1.09

40.00

50.00

TSB1010-2R2M

2.20

2.55

32.00

34.00

TSB1010-3R3M

3.30

3.73

25.00

27.40

TSB1010-4R7M

4.70

5.18

24.00

25.40

TSB1010-5R6M

5.60

6.55

21.20

23.60

TSB1010-6R8M

6.80

8.09

18.50

21.80

TSB1010-8R2M

8.20

11.27

17.10

18.30

TSB1010-100M

10.00

12.50

15.50

17.50

TSB1010-150M

15.00

17.55

13.80

15.50

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ 測試條件：100KHZ/0.1V

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
