ASH0645

一體成型電感

磁屏蔽結構，抗電磁干擾性能強。

一體成型復合材料壓鑄極低損耗

高效率，應用頻率寬、超低蜂鳴噪音

溫度上升電流和飽和電流受環境的影響較小

工作溫度: -55℃ ~165℃ .

安裝形式為表面貼裝

主要應用于車燈、智能駕駛系統、5G基站等高要求領域。

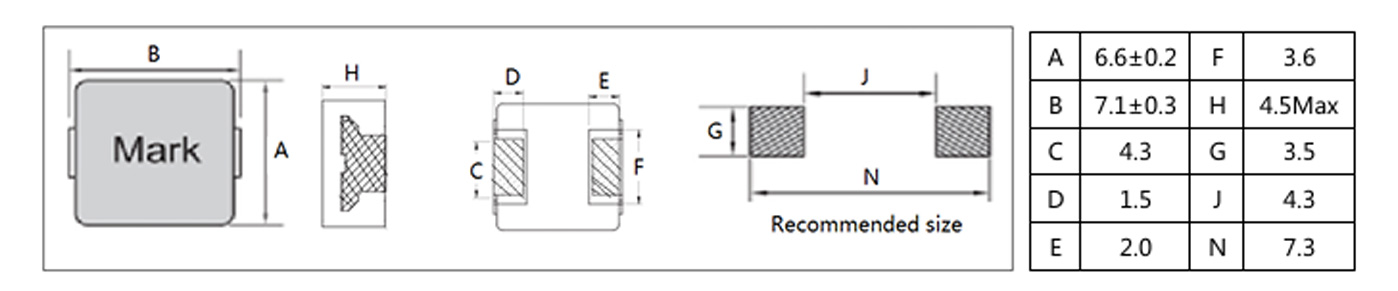

外觀尺寸Outline dimension

外觀尺寸參數Appearance size / 單位：mm

◆ 尺寸參數詳情見上方圖片標注：

電氣特性Electrical characteristics / 單位：mm

型號/NO

L/uH

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

ASH0645-1R5M

1.5

6.50

12.5

ASH0645-2R2M

2.2

9.12

11.3

8.6

ASH0645-3R3M

3.3

15.41

9.52

7.5

ASH0645-4R7M

4.7

20.5

8.51

6.1

ASH0645-6R8M

6.8

25.6

7.51

5.8

ASH0645-8R2M

8.2

7.2

5.4

ASH0645-100M

10.0

6.3

4.5

ASH0645150M

15.0

4.5

3.0

ASH0645-220M

22.0

3.3

2.5

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
